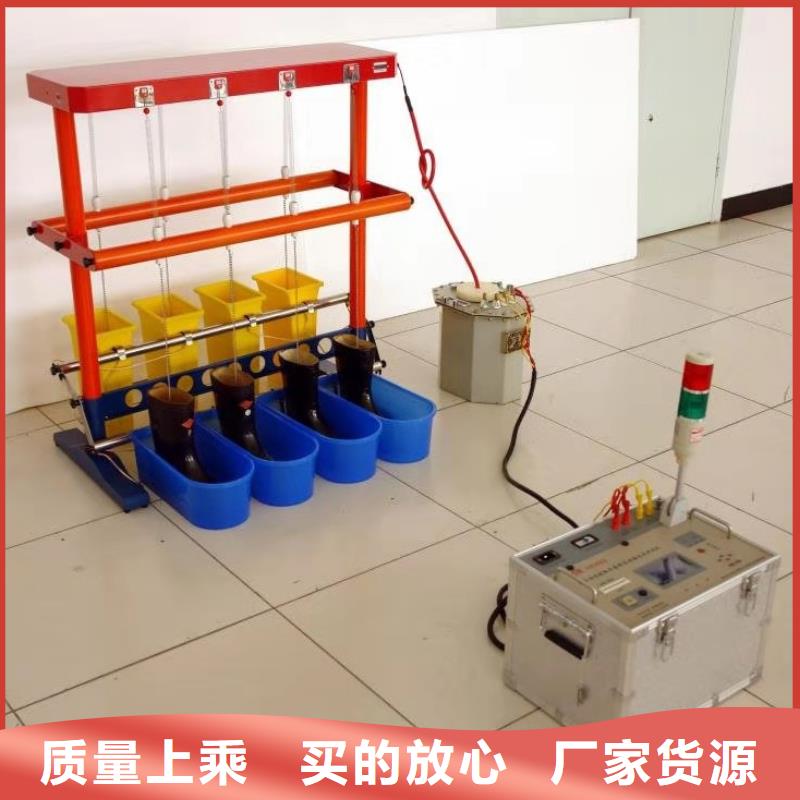

朔州绝缘鞋手套耐压装置绝缘靴和绝缘手套是电力系统操作和检修必备的防护用具，DL408《电业工作规程》规定了绝缘靴及绝缘手套等常用工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。仪器采用多路高压泄流测量和红外数据通讯技术，实现了测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流，而且确保了试验人员的人身。为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。2.主要功能与技术参数2.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。2.1.12可利用无纸化办公系统实现试验数据的转存，只需携带数据卡即可将试验数据转存入计算机并自动生成试验报告。

项目概况本项目将建设一套智能绝缘工具试验室作为工器具运行保障的重要技术支撑，实现工器具状态监测水平的，切实提高电力运行的稳定性和可靠性。构成包含朔州 绝缘靴绝缘手套耐压测试模块、电力工器具力学性能试验模块、绝缘杆试验系统模块、验电器功能检测模块、绝缘梯具测试模块、绝缘横担测试模块等。系统建成后可实现绝缘靴、朔州绝缘手套、绝缘杆、绝缘绳、绝缘垫、绝缘服、验电器、脚扣、帽、竹木梯、绝缘梯、带、 绝缘横担等工器具检测。本全自动绝缘靴手套耐压测试仪是按照国标DL/T1476-2015《电力工器具性试验规程》的要求的基础上研制生产。绝缘鞋手套耐压装置本产品各项指标均符合国标的要求。可以按《规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

朔州绝缘鞋手套耐压装置感谢您对本公司的信赖，选用绝缘靴手套耐压试验装置。本使用说明书叙述了试验装置的安装，运行，维护，保养及检查等。在使用前，一定要认真阅读本使用说明书。并请在熟悉产品的注意事项后使用。为叙述方便，在本说明书中，绝缘靴手套耐压试验装置简称为试验台二．注意事项■拿到产品时确认：·损坏或缺少零部件的试验台切勿安装。■安装：·搬运时，请托住机体，防止机体落下压脚。·移动时，请松开机体下万向轮的刹车。·移动到指定位置后，请按下机体下万向轮的刹车，防止其自由移动。■接线：·接线前，请确认总电源处于OFF状态。·请电气工程人员接线作业。·接地端子请一定要可靠接地，以防发生人身事故。· 请确认现场的电压与试验台的额定电压是否一致。（额定电压：220V50HZ）■运行：·因试验台采用交流高压进行试验，测试人员必须有高压设备的使用经验。·确认所有接线完成后，再接通总电源。·试验时，测试人员请在离机体三米外进行遥控操作，应集中精力，注意，切勿靠近机体。·一组试验完成或试件中途发生异常时，请断开控制电源后更换试件。·不要把水洒到绝缘板上，如不慎有水洒出，应立即停止试验，将水吸干，并检查机体里是否有水？·请勿随意变更电压表、电流表及定时器的设定。本试验台在出厂前已进行了适当的设定。■保养检查：·切断主电源后，才可以进行检查保养。·请勿触摸试验台的电源端子。·保养检查后，请盖好电源端子保护盖。·非专业人员，请勿进行保养检查和部件更换工作。·不要进行自行改造，用于其他用途。

朔州绝缘鞋手套耐压装置软件操作界面试验项目界面：图1设置说明:1.主机界面有多个参数可设置，如图1，连接好线路开机准备试验的时候，首先是需要确认主机的的变比与所搭配的试验变压器的变比是否一致，如不一致，请在变比设置一项里面进行设置。特别注意：如果是配套交直流两用的变压器，使用直流的时候变比要根据比例进行设定，交流变比乘根号2进行设定。如图2，设置完成点击确定，参数即时保存。图22.为了打印时间的准确性，请确认系统的时间是否与北京时间一致，如不一致请在时间设置里面设置，具体如图3，设置完毕，点击确定即可。如时间设定完成后，重新开机时间参数保存不了的，请更换主板coms电池，重新设置。设置保存的参数，变比与时间参数均会在主机设置界面图1中显示。图33.绝缘靴手套耐压测试参数设定1）请根据制定的标准，进行参数设定，具体参照：绝缘靴15kV，泄露电流7.5mA，耐压1分钟；低压手套2.5kV，泄露电流2.5mA，耐压1分钟；高压手套8kV，泄露电流9.0mA，耐压1分钟。绝缘杆其他试验，可根据电压具体进行设定。设置界面参照图4进行设定。2）次参数设定完成后要进行一次升压，系统才会保存当前参数，下次做同种试品的试验，参数无需更改。具体根据试品类型，进行参数更改。

朔州绝缘鞋手套耐压装置微型打印机在选择打印操作的前提下，打印名称、标准力、载荷试验时间、当前力、测试结论、测试日期及受力图等参数和图形。2、液晶显示器进行人机对话，显示程序流程，设置参数，时间。3、键盘进行程序控制操作，各键的作用如下：A.方向键（↑）（↓）（←）（→）键（↑）（↓）上下键和（←）（→）左右键配合显示屏上的光标可以进行数值更改和菜单选择。数值更改时（←）（→）分别用于将光标向高或低位移动；（↑）（↓）用于数值的增减。在菜单选择时，它们用于光标移动到所选位置处。B.功能键共有六个功能键，它们为测试、校准、确认、设置、复位及打印键。具体作用：a.测试键进行项目测试1＃大腰带2＃小腰带3＃脚扣传感器一 4＃升降板5＃腰绳6＃竹木梯7＃1＃帽测试 传感器二 2＃3＃CH1：共同测量 CH2b.校准键校准各传感器零点、满度及系统时钟c.确认键对各种项目、校准内容、设置情况等进行系统确认d.设置键设置各种项目的标准力值、载荷试验时间e.复位键任何时间按此键都强制回到初始状态，也可用于紧急停止操作f.打印键打印出当前试验报告（含图形，帽试验无图形）
